Italianoesempio configurazione 1
Lista dei componenti per comporre l’installazione rappresentata sopra:
IMPORTANTE:

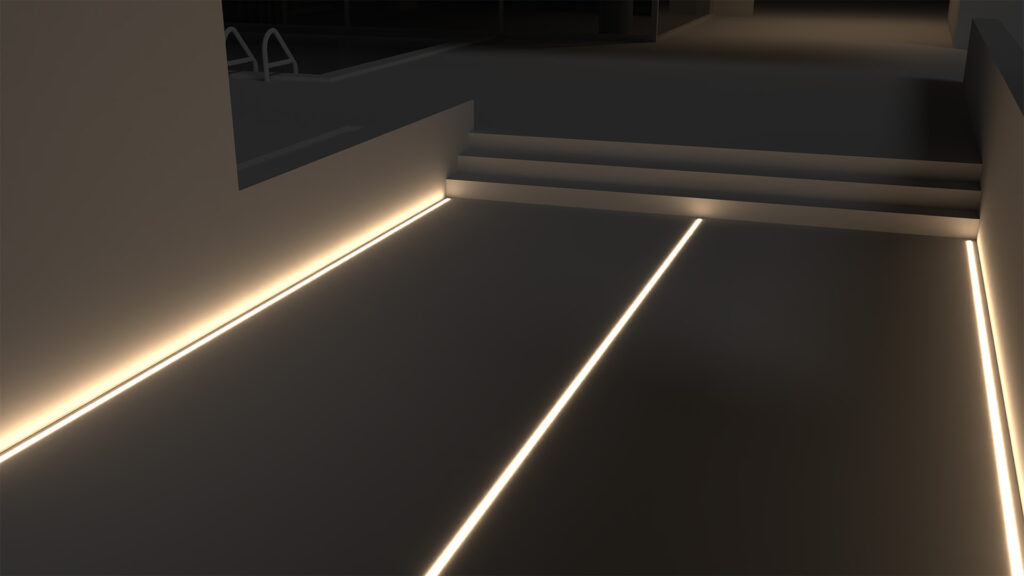

Esempio di installazione di due linee di LINEO 3000K , 6 metri per lato, 12 metri totali, con modelli da 1510mm
Lista dei componenti per comporre l’installazione rappresentata sopra:
8x LNE02DBK00A00
6x LNEZZZ014
6x LNEZZZ019
8x LNEZZZ024
16x LNEZZZ025
2x LNEZZZ022
2x LNEZZZ021

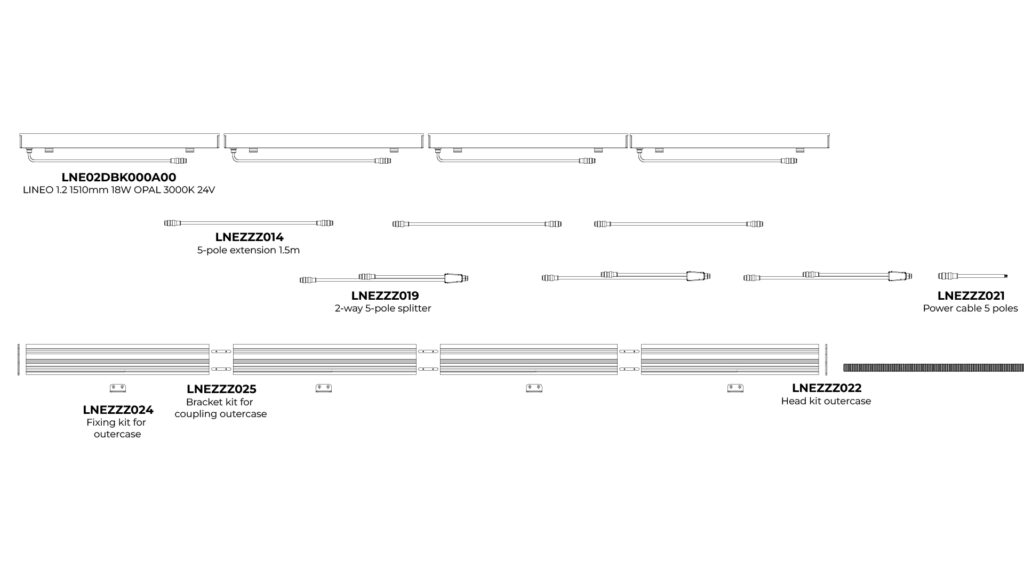

Sotto lo schema di installazione di una della linea n.1
Sotto lo schema di installazione di una della linea n.2
IMPORTANTE:
La distanza massima tra l’ultimo prodotto di ogni linea e l’alimentatore non deve essere superiore a 15m
(con distanza si intende l’effettiva lunghezza dei cavi)
La lunghezza dei cavi (prolunghe/splitter) nello schema rappresentato sopra è di 7,6 m.
Quindi la connessione tra l’accessorio LNEZZZ021 e l’alimentatore non deve essere superiore a 8 m.
A meno che non si utilizzi un cavo di sezione maggiorata (la sezione interna dei cavi e prolunghe del LINEO è 0,35 mm)
